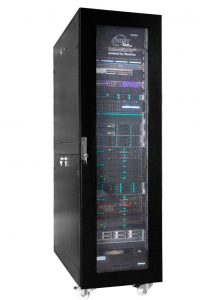

Конструкция и принцип работы бесшумных серверных шкафов 19″ VIST AcoustiRACK с активным подавлением шума от Silentium

Конструкция серверного шкафа обеспечивает уровень шумоподавления до 30 дБА (падение интенсивности звука до 1000 раз, что соответствует уменьшению субъективной громкости звука по шкале “cон” примерно в 4 раза).
Принцип работы шкафа с активным подавлением шума достаточно прост в отличие от его реализации.

Двухслойная пассивная шумоизоляция

Двухслойная пассивная шумоизоляция элементов шкафа обеспечивает надежное шумогашение на всех частотах, генерируемых активным IT оборудованием внутри шкафа (серверами, СХД, активным сетевым оборудованием и т.п.). Два слоя шумоизоляции разной плотности, покрывают изнутри все детали  шкафа, изолируя шумы как высоких, так и низких частот.

В случае, когда какие-либо юниты шкафа остаются свободными, на их место устанавливаются шумоизолирующие заглушки.

Два модуля Silentium ActiveSilencer Fan Tray (ASFT) осуществляют качественную вентиляцию

IT оборудование, установленное в шкафу, может выделять внутрь до 8 кВт тепла. Необходимо обеспечить качественную вентиляцию для отвода этого тепла из шумоизолированного шкафа.
Вентиляцию осуществляют два модуля вентиляции и активного гашения шума Silentium ActiveSilencer Fan Tray (ASFT) по 4 юнита каждый.

Поскольку каждый из модулей вентиляции и активного гашения шума занимает в шкафу 4 юнита, обращайте внимание, что полезная емкость шкафа всегда оказывается меньше на 8 юнитов.

Каждый из двух вентиляторов в модуле для обеспечения надежности подключен к отдельному блоку питания 24В 6А. Для быстрой ревизии работоспособности вентиляторов и БП на лицевую панель модулей выведены по два индикатора.

Схема вентиляции в бесшумных шкафах

Конструкция модулей и их расположение в шкафу обеспечивает прохождение воздуха по тракту:

  • Приток воздуха комнатной температуры через пылевой фильтр внизу шкафа.
    Осуществляется двумя мощными вентиляторами нижнего модуля. Модуль осуществляет приток воздуха к передней части шкафа и устанавливается в шкаф на рельсах с фигурным профилем, который надежно фиксирует его, не требуя при монтаже винтовых соединений.
  • Далее воздух используется установленным в шкафу IT оборудованием для своего собственного охлаждения.
  • Отвод воздуха, нагретого IT оборудованием, из задней части шкафа.
    Осуществляется двумя вентиляторами верхнего модуля вентиляции и активного шумогашения.

Два модуля Silentium ActiveSilencer Fan Tray (ASFT) осуществляют гашение шума

В каждом модуле вентиляции Silentium ActiveSilencer Fan Tray (ASFT) присутствует система активного гашения шума, генерируемого собственными вентиляторами и IT оборудованием шкафа.

Специальная интеллектуальная плата модуля посредством встроенного мокрофона анализирует характеристики шума и воспроизводит на динамик каждого модуля сигнал в противофазе, за счет чего достигается максимальное подавление шума до 30 дБА!

Здесь следует отметить, что максимальный показатель подавления шума (30 дБА) рассчитан при полной загрузке шкафа оборудованием. Понятно, что чем более малошумное оборудование будет установлено в шкаф, тем меньше эффективность шумогашения. Минимальный уровень шума оборудования, при котором шумогашение перестает быть эффективным, составляет 47 дБА.

VIST AcoustiRACK с модулями Silentium ActiveSilencer Fan Tray (ASFT). Без боковых крышек.

Сварной каркас

Основу шкафа составляет сварной каркас в котором смонтирована рама из 19-дюймовых стоек. Стойки в раме разнесены по ширине на расстояние в 19″, по длине на 700 мм. При необходимости стойки рамы можно раздвинуть или сдвинуть по длине.

Серверные шкафы с активным подавлением шума VIST AcoustiRACK ™ размером от 15U до 47U с шагом в 1U могут быть произведены под заказ всего за 10-14 дней. Модели с типовыми размерами 23,33 и 41U являются складскими позициями и обычно присутствуют на складе.

Пылевой фильтр и кабельный ввод

Внизу шкаф имеет шумоизолирующий кабельный ввод для подвода питания и коммутации, а также сменный пылевой фильтр для притока воздуха.

Несомненным плюсом конструкции является возможность смены пылевого фильтра снизу шкафа без частичного демонтажа оборудования, установленного в шкаф.

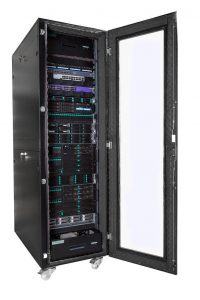

Боковые стенки и двери шкафа

Боковые стенки шкафа разделены на взаимозаменяемые между собой секции, которые крепятся снаружи и имеют запорный механизм.

Двери шкафа имеют по 3 петли и систему запирания на ключ. Типовая схема открывания дверей шкафа – право (двери открываются слева направо), однако к заказу доступны шкафы с обратной схемой открывания дверей.

Опорная конструкция

Поскольку, шкаф с оборудованием может иметь большой вес, он установлен на мощные колёса для передвижения со стопорным механизмом. После фиксации колес шкафа дополнительно рекомендуется выдвинуть опорные ноги.

VIST AcoustiRACK. Задние колеса.
VIST AcoustiRACK. Кабельный ввод.

Блоки розеток

Блоки розеток 19″ не входят в комплект поставки и могут быть приобретены отдельно. Рекомендуем к установке как минимум два блока розеток на шкаф – один устанавливается снизу, другой сверху.
